谐振电路用线圈电感

TOP中文 TOP产品信息谐振电路用线圈电感
谐振线圈电感

特性

  • 低损耗（铁损・铜损）
  • 高精度电磁感应特性

用途

  • 可应用于自动化搬运设备，EV无线充电装置等产品的谐振电路

电路图

谐振线圈电感电路图

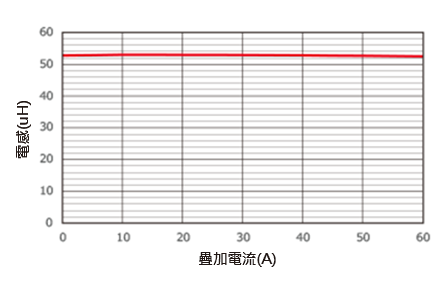

直流重叠特性

谐振线圈电感直流重叠特性

外形尺寸

谐振线圈电感外形尺寸

额定・电气特性（规格参考）

您可以通过滚动查看全图。

項目 性能
額定電流 50A
額定頻率 10kHz
電感※ IDC=0A 50µH min.
IDC=60A

※ 測量條件: 25±10℃ at 9kHz 1Vrms

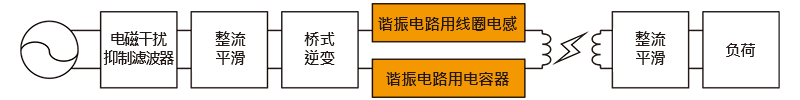

应用例（无线充电装置）

无线充电装置
谐振电路用线圈电感产品详情

说明如有更改，恕不另行通知。订购及使用时，请详见我们的规格书。
