AC电源浪涌保护器　XD Series

TOP中文 TOP产品信息AC电源浪涌保护器　XD Series
XDシリーズ

特性

  • 此SPD配备故障安全功能(Fail-safe)，通过分离机构・状态显示来实现，旨在防止故障时短路
  • 取得IEC61643-11认证
  • 脉冲试验分类JIS C 5381-11 Ⅱ类
  • 最大浪涌耐量 8/20μs-5,000A
  • SCCR=10kA（UL Type 2CA）
  • 防護等級（IP代碼）：IP66

分离器工作显示窗

XD series

绿色： 正常, 无绿色： 故障

用途

  • 半導體製造設備
  • 各類工業設備
  • 伺服放大器
  • 戶外LED照明 等

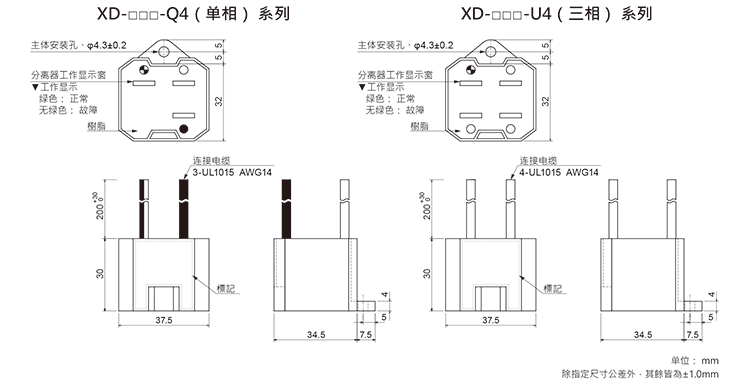

外形尺寸

XD Series　外形尺寸

※微小的缺角、污漬、刮痕、氣泡等，均不會影響其電氣特性。

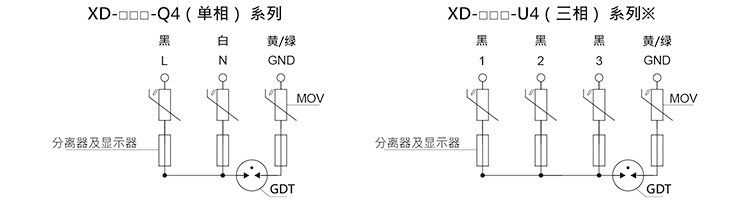

电路图

XD　Series　电路图

GDT：充气式放电管
MOV：金属氧化物压敏电阻

连接电缆（黑色）连接到各相的任何位置都没有问题。

电气特性

您可以通过滚动查看全图。

型号 形式 最大连续
使用电压
50/60Hz		 电压防护
等级		 公称放电
电流		 最大放电
电流		 脉冲电流
寿命		 PDF
XD-275-Q4 单相 AC275V 1,500 2,500A
(8/20μs）		 5,000A
(8/20μs）		 约500次
(8/20μs
1,000A）		 pdf
XD-275-U4 三相
XD-480-Q4 单相 AC480V 2,000
XD-480-U4 三相
XD-550-U4 三相 AC550V 2,500

说明如有更改，恕不另行通知。订购及使用时，请详见我们的规格书。
