⾼温⾼湿耐性フィルムコンデンサ　LE-RXシリーズ

TOP製品情報⾼温⾼湿耐性フィルムコンデンサ　LE-RXシリーズ

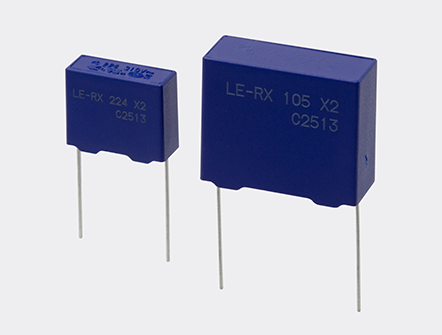

LE-RXシリーズ

特長

  • 主要海外規格を定格電圧310V ACで取得したクラスX2シリーズ
  • 最新のIEC60384-14　Ed5対応
  • 高温高湿耐性(THB)対応
    85℃85％ Rh 310V AC 1000hr
    ANNEX I GradeⅢB取得

外形図 & 型名構成

XDシリーズ　外形寸法図

電気的特性

スクロールで図全体をご覧いただけます。

型名 識別
コード		 静電容量
μF±10%		 外形寸法図（mm） 試験電圧 絶縁抵抗 PDF
W H T
LE104-RX 11** 0.10 13.0 16.0 5.5 端子間
1,870V DC
50/60Hz
60sec

端子間
1,000V AC
50/60Hz
60sec

端子·ケース間
2,120V AC
50/60Hz
60sec		 端子間
C≤0.33μF
15,000MΩmin.
C>0.33μF
5,000Ω·Fmin.

端子·ケース間
100,000MΩmin.

(at 100V DC)		 pdf
31** 0.10 17.0 12.0 5.0
LE154-RX 11** 0.15 13.0 18.5 5.0
31** 0.15 17.0 13.0 5.0
LE224-RX 11** 0.22 13.0 21.0 5.0
31** 0.22 17.0 14.0 5.0
LE334-RX 21** 0.33 15.5 18.5 5.0
31** 0.33 17.0 17.0 5.0
32** 0.33 17.0 17.0 5.0
LE474-RX 32** 0.47 17.0 20.0 5.0
41** 0.47 25.5 17.5 5.0
42** 0.47 25.5 17.5 5.0
LE684-RX 32** 0.68 17.0 22.0 5.0
41** 0.68 25.5 19.5 5.0
42** 0.68 25.5 19.5 5.0
LE105-RX 41** 1.00 25.5 21.5 5.0
42** 1.00 25.5 21.5 5.0
52** 1.00 30.5 21.5 5.0
LE155-RX 42** 1.50 25.5 29.5 5.0
52** 1.50 30.5 25.5 5.0
LE225-RX 42** 2.20 25.5 35.0 5.0
52** 2.20 30.5 29.5 5.0
LE335-RX 52** 3.30 30.5 34.0 18.0
