低背型赤外平行光LED光源　RLD414シリーズ

TOP製品情報低背型赤外平行光LED光源　RLD414シリーズ

特長

  • 精密加工された非球面プラスチックレンズ採用
  • 広い光軸径と平坦な配光特性
  • 面発光の高出力LED搭載
  • 2倍以上の高輝度を実現（当社製品比）

用途

  • ロータリーエンコーダ用光源、光電スイッチ、産業用自動装置

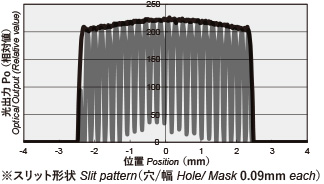

スリット特性比較

スリット特性

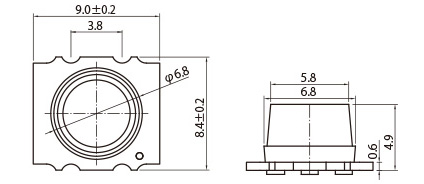

外形寸法図

外形寸法図

絶対最大定格

Ta＝25℃

スクロールで図全体をご覧いただけます。

項目 記号 定格値 単位 備考
順電流 IF 50 mA ー
直流順電流低減率 ー 0.92 mA/℃ Ta=25℃以上
パルス順電流 IFP ー A tw=100μs,T=10ms
逆電圧 VR 5 V ー
許容損失 P 200 mW ー
動作温度 Topr -40～105 ℃ ー
保存温度 Tstg -40～105 ℃ ー

電気的光学的特性

Ta＝25℃

スクロールで図全体をご覧いただけます。

項目 記号 min. typ. max. 条件 単位
順電圧 VF ー 1.55 1.8 IF=20mA V
逆電流 IR ー ー 10 VR=5V μA
ピーク発光波長 λp 820 850 880 IF=20mA nm
スペクトル半値幅 Δλ ー 30 ー IF=20mA nm
放射束 Po 1.5 2.5 ー IF=20mA mW

記載内容は予告なく変更する場合がございます。ご注文・ご使用の際は納入仕様書でご確認ください。
