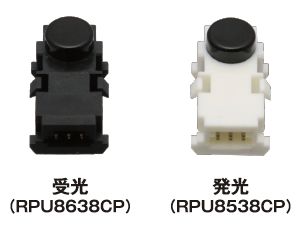

透過型フォトインタラプタ(完全防塵タイプ)
RPU8538CP, RPU8638CP
特長
- レンズ内部を樹脂で密封した完全防塵構造
- 素子・コネクタの一体構造で光軸ずれによる感度ばらつきを大幅に抑圧
用途
- ATM紙幣検出
- プリンタ・複写機紙通過検出
- 物体通過検出

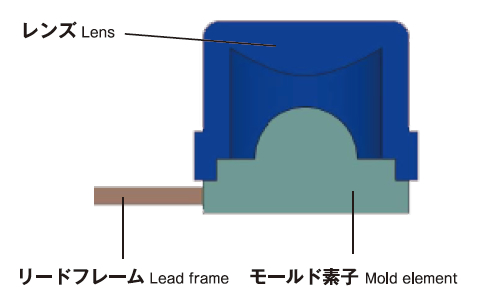

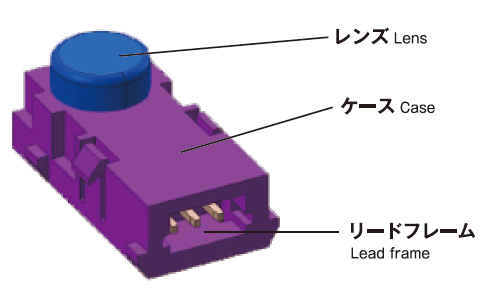

内部構造

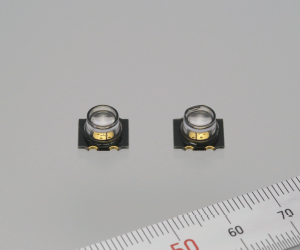

基板タイプ赤外平行光LED RLD414,RLD314
特長
- 低背プラスチックレンズ採用
- 面発光の高出力LEDチップを搭載し高輝度を実現(RLD414)
- 点光源のLEDを採用し、高い平行性の光学特性を実現(RLD314)
用途

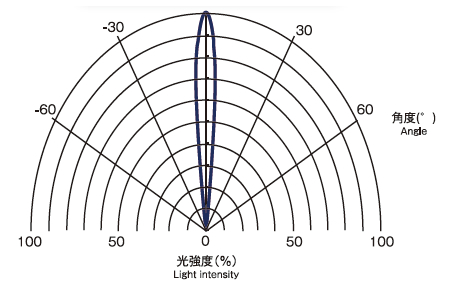

配光特性 RLD314

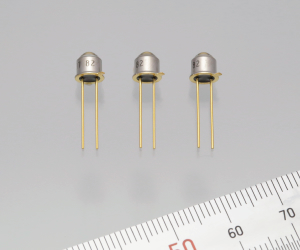

キャンタイプ赤外平行光LED RLD237-X30
特長
- 非球面ガラスレンズによる高い平行性・平坦性
- 電気溶接による接合で高い気密性を実現
- 高出力LEDチップ搭載
用途

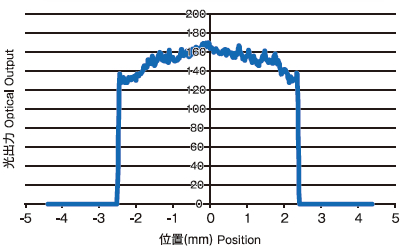

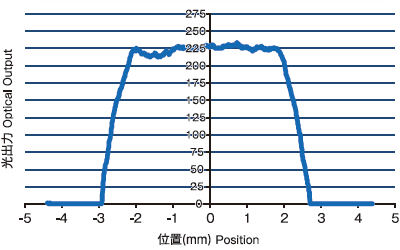

配光特性 RLD237-X30
配置:レンズTOPから、受光面の距離:L=2.6mm
