共振回路用キャパシタ

TOP製品情報共振回路用キャパシタ

特長

  • 耐高パルス
  • 低損失、高絶縁抵抗

用途

  • 自動搬送機、EVワイヤレス給電、IH調理器等の共振回路用

外形図

共振キャパシタ外形図

定格・電気的特性（参考仕様）

スクロールで図全体をご覧いただけます。

項目 基本仕様
定格電圧 600Vac @10kHz~100kHz
静電容量 ※1 2.0µF±5% 4.0µF±5%
許容電流 ※2 50Arms 60Arms

※1: 0.1~1.5µFについては開発中　※2: 自己発熱10℃以下

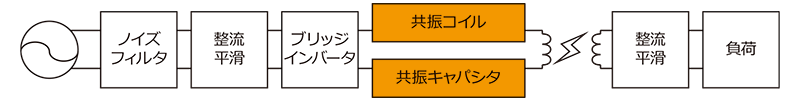

応用例（ワイヤレス給電）

ワイヤレス給電ブロック図
共振回路用コイル製品情報

記載内容は予告なく変更する場合がございます。ご注文・ご使用の際は納入仕様書でご確認ください。
