共振回路用コイル

TOP製品情報共振回路用コイル
共振コイル

特長

  • 低損失（鉄損・銅損）
  • 高精度インダクタ特性

用途

  • 自動搬送機、EVワイヤレス給電等の共振回路用

回路図

共振コイル回路図

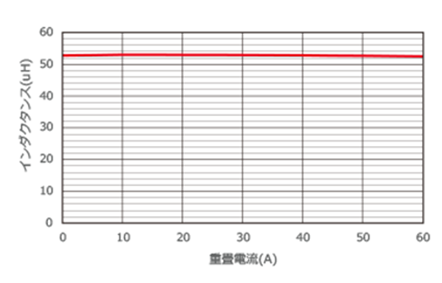

直流重畳特性

共振コイル直流重畳特性

外形図

共振コイル外形図

定格・電気的特性（参考仕様）

スクロールで図全体をご覧いただけます。

項目 性能
定格電流 50A
定格周波数 10kHz
インダクタンス※ IDC=0A 50µH min.
IDC=60A

※ 測定条件は25±10℃ at 9kHz 1Vrms

応用例（ワイヤレス給電）

ワイヤレス給電ブロック図
共振回路用キャパシタ製品情報

記載内容は予告なく変更する場合がございます。ご注文・ご使用の際は納入仕様書でご確認ください。
