AC電源用SPD　XDシリーズ

TOP製品情報AC電源用SPD　XDシリーズ
XDシリーズ

特長

  • 故障時の短絡防止を目的とした、分離・表示によるフェールセーフ機能付きSPD
  • IEC61643-11認証取得
  • インパルス試験分類 JIS C 5381-11 クラスⅡ
  • 最大サージ耐量 8/20μs-5,000A
  • SCCR=10kA（UL Type 2CA）
  • 保護等級（IPコード）： IP66

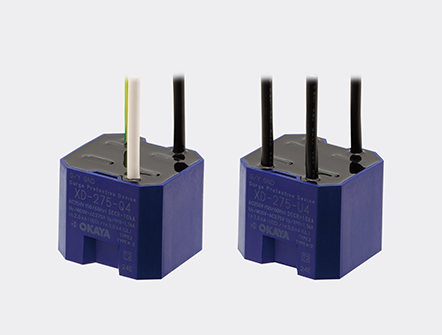

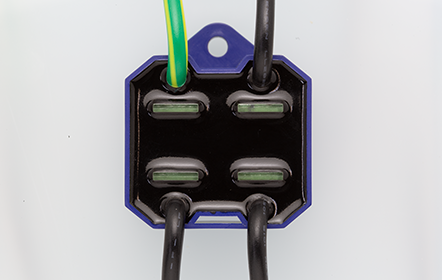

分離器作動表示窓

XDシリーズ

※グリーン： 正常、グリーン無し： 故障

特長

  • 半導体製造装置
  • 各種産業機器
  • サーボアンプ
  • 屋外LED照明 等

外形図

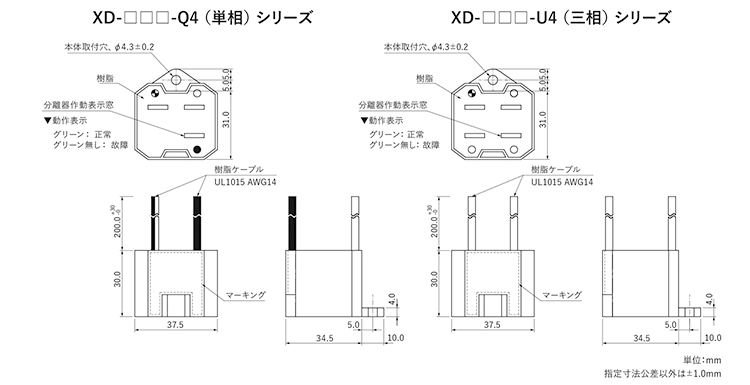

XDシリーズ　外形寸法図

※小さなカケ・汚れ・傷・気泡等は、電気的特性に影響を及ぼすものではありません。

回路図

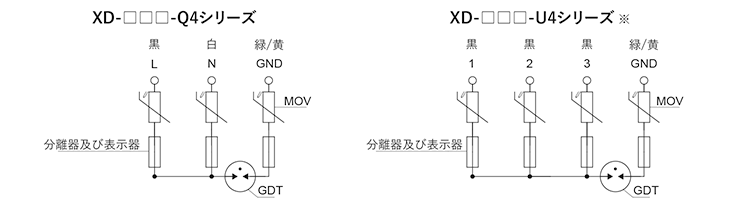

XDシリーズ　回路図

GDT：ガス入り放電管
MOV：金属酸化物バリスタ

※ 接続ケーブル（黒色）は、各相どの箇所へ接続しても問題ありません。

定格・電気的特性

スクロールで図全体をご覧いただけます。

型名 送電
方式		 最大連続
使用電圧
50/60Hz		 電圧防護
レベル		 公称放電
電流		 最大放電
電流		 インパルス電流寿命 PDF
XD-275-Q4 単相 AC275V 1,500 2,500A
(8/20μs）		 5,000A
(8/20μs）		 約500回
(8/20μs
1,000A）		 pdf
XD-275-U4 三相
XD-480-Q4 単相 AC480V 2,000
XD-480-U4 三相
XD-550-U4 三相 AC550V 2,500
