スパークキラーとは？仕組みと役割、失敗しない選び方を解説
スパークキラーとは、スイッチやリレーを開閉する際に発生するスパーク（火花）やノイズを抑えるための保護部品です。電気回路の接点を保護し、機器の誤動作や部品の劣化を防ぐ役割を担っています。
電子回路や電気設備の設計・メンテナンスに携わっていると、スイッチ操作時に発生するスパークやノイズに悩まされる場面があります。対策を怠ると、接点の摩耗が進むだけでなく、周囲の電子機器が誤動作する原因にもなります。
本記事では、スパークキラーの基本的な仕組みや役割、スパークが発生する理由、接点を保護する仕組みなどを解説します。
スパークキラーの定義と役割
ここでは、スパークキラーの概要とスパークが発生する理由や防ぐ目的について解説します。
スパークキラーとは
スパークキラーとは、コンデンサ（C）と抵抗器（R）のCR複合部品のことで、岡谷電機産業の登録商標です。電気回路のスイッチやリレーを開閉する際に発生する高電圧のスパーク（火花）やノイズを吸収・抑制します。
主に、接点を保護して誤動作や部品の破損を防ぐため、家庭で使われる家電製品から、工場で稼働する大型の産業機械まで、電気で動くさまざまな設備に組み込まれています。スイッチをOFFにした瞬間に発生する急激な電圧変化を吸収し、回路を安定して動作させる役割を担います。スパークキラーを適切に設置すれば、電気機器全体の安全性を高められます。
スパーク（火花）が発生する理由
スパークが発生するのは、回路内にあるコイル成分が影響しているためです。モータやトランスなどのコイルを含む回路には、流れている電流を維持しようとする性質があります。そのため、電流を急に遮断すると、その変化に逆らうように「逆起電力（逆起電圧）」と呼ばれる非常に高い電圧が発生します。
この高電圧によって接点間の空気の絶縁が破壊されると、青白い火花が発生します。これがスパークの正体です。コンセントからプラグを勢いよく抜いたとき、小さな火花が見えることがありますが、これも同じ原理による現象です。特に、大きな電流を扱う産業機器では、発生するスパークのエネルギーも大きくなります。
スパークやノイズを防ぐ目的
スパークやノイズを防ぐ主な目的は、電気接点の物理的な劣化（接点荒れ）を防ぎ、周辺機器の誤動作を抑えることです。スパークが発生すると接点の表面が極めて高温になり、金属の溶融や酸化によって表面が荒れて接触不良を引き起こします。
また、発生した強い電磁ノイズが近くの通信線や制御回路に入り込むと、誤った信号が伝わりシステム全体が誤動作を起こす場合があります。スパークやノイズを発生源の段階で直接抑えることは、こうした障害から回路を守るうえで非常に効果的な方法です。
スパークキラーが機能する仕組み
なぜ、スパークキラーがスパークやノイズを効果的に抑えられるのでしょうか。ここでは、内部構造と電圧を抑える動作の流れを紹介します。
内部に使われている基本パーツ
スパークキラーの内部は、コンデンサ（キャパシタ）と抵抗器を直列接続したCR複合回路と呼ばれる構造になっています。コンデンサは、電気を一時的に蓄え、抵抗器は電流を適切に制御しながらエネルギーを熱として消費します。この2つの部品が連携することで、スパークやサージ（瞬間的に発生する高い電圧）、ノイズを効果的に抑えられます。
製品には、高電圧に対応したフィルムコンデンサや耐久性に優れた抵抗器が採用されることが一般的です。これらを1つのパッケージにまとめているため、回路へ取り付けやすく、配線もすっきりします。部品を個別に組み合わせる必要がないため、省スペースで設置できるだけでなく、品質のばらつきも防げます。
跳ね上がる電圧を抑える原理

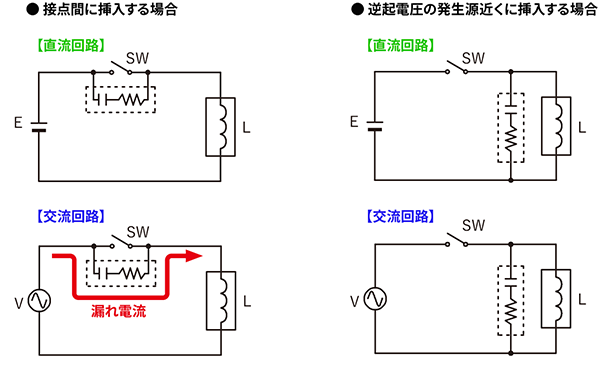

スイッチをOFFにした瞬間、コイルから発生した高電圧（逆起電力）はスパークキラーへ流れ込みます。通常は、その電圧が接点間の空気の絶縁を破り、スパークが発生します。しかし、スパークキラーが接続されていれば、電流はまずコンデンサへ流れるため、接点に加わる電圧の急激な上昇を和らげることができます。
コンデンサに蓄えられた電気エネルギーは、その後、直列につながった抵抗器を通ることで熱として放出されます。さらに、抵抗器はコンデンサから流れる急激な放電電流も抑えるため、二次的なスパークの発生防止にも効果的です。このように、余分な電気エネルギーを一時的に受け止め、熱として逃がすことで、接点への負荷を軽減しています。
スパークキラーを使うメリット
スパークキラーを導入すると、スパークやノイズを抑制できるだけでなく、設備の安定運用やメンテナンス負担の軽減にも貢献します。ここでは、代表的なメリットを紹介します。
電子機器のトラブル防止
スパークキラーを使用するメリットのひとつは、電子機器のトラブルや誤動作を防ぎやすくなる点です。ノイズは、マイクロコンピュータや各種センサーなどの精密機器へ影響を及ぼす場合があります。ノイズが原因で誤動作が起きると、生産ラインの停止や設備トラブルにつながるおそれもあります。
スパークキラーでノイズの発生を抑えれば、周辺機器への影響を軽減できます。その結果、精密機器が安定して動作しやすくなり、設備全体を安心して運用しやすくなります。
パーツの寿命を延ばす効果
リレーやスイッチなどの接点部品を長持ちさせられるのも大きなメリットです。スパークが繰り返し発生すると、接点の表面が傷んで接点荒れが生じ、接触不良や溶着（接点同士が熱でくっついてしまう現象）を引き起こします。その結果、部品交換やメンテナンスの頻度が増えてしまいます。
スパークキラーを使用すると、接点に加わる熱や電気的な負荷を抑えられます。熱・摩耗による劣化スピードが緩やかになるため、部品をより長く使用でき、交換や保守にかかるコストを削減できます。
失敗しないスパークキラーの選び方
スパークキラーの性能を十分に引き出すには、設置する回路や使用環境に合った製品を選ぶことが大切です。ここでは、選定時に押さえておきたいポイントを紹介します。
使う回路の電気的仕様の確認
まずは、使用する回路の電気的な仕様を把握しましょう。定格電圧や定格電流、交流（AC）・直流（DC）といった電源の種類を確認する必要があります。回路よりも定格電圧が低い製品を使用すると、部品の破損や発煙などのトラブルにつながります。
また、負荷がモータやソレノイドなどの誘導性負荷かどうかも重要なポイントです。負荷によって発生するエネルギー量は異なるため、それに対応できる定格を備えた製品を選ばなければなりません。仕様書やカタログを確認し、使用条件に対して余裕のある定格を選ぶと安心です。
用途に合わせた性能の選定
電気的な仕様を確認したら、静電容量（コンデンサの容量）や抵抗値が用途に合っているかも確認しましょう。静電容量が大きすぎると、スイッチをOFFにしてもわずかに電流が流れ続ける「漏れ電流」が発生し、負荷が完全に停止しない場合があります。
一方、静電容量が小さすぎると、スパークを十分に吸収できません。回路の動作周波数や応答速度、許容できる漏れ電流の範囲を踏まえ、用途に適した定格を選ぶことが重要です。メーカーのカタログには、負荷の種類や容量に応じた推奨値が掲載されている場合があるので、参考にしながら製品を選んでください。
使用する場所に適した安全性の確認
最後に、設置環境や安全規格への適合状況も確認しておきましょう。周囲の温度や湿度、振動の有無などは、部品の寿命や性能に影響します。高温多湿な場所で使用する場合は、耐熱性や防湿性に配慮した部品選定や周辺環境からの保護が必要となる場合もあります。
また、完成した機器を海外へ輸出する場合や、特定の業界規格への適合が求められる場合は、安全規格への対応状況も確認しておく必要があります。
UL規格やCSA規格、EN規格などに適合した製品を選べば、安全性を客観的に示しやすくなります。設置環境と必要な規格の両方を踏まえて選定することが、失敗を防ぐポイントです。
まとめ
スパークキラーの導入によって電子機器の誤動作を抑えられるほか、リレーやスイッチなどの接点部品を長持ちさせ、メンテナンスの手間やコストを削減できます。
製品を選ぶ際は、回路の電圧や電流などの電気的仕様に適合しているかを確認したうえで、用途に合った静電容量や抵抗値を選ぶことが大切です。あわせて、設置環境や必要な安全規格への適合状況も確認しておくと、より安心して使用できます。
スパークキラーは、電気設備の安定した運用を支える部品の一つです。使用環境に合った製品を選び、安全で長く使える電気回路づくりに役立ててください。
