アースラインとは？その役割とノイズ対策の基本を押さえよう
半導体製造装置や精密検査装置など、高精度な電子機器を開発する現場では、原因不明の誤動作や精度不良に頭を悩まされることが少なくありません。
その多くは「アースラインを伝わるノイズ」が引き金となっています。電源ラインのノイズ対策は徹底していても、アースラインは見落とされがちなポイントです。
しかし、アース経路の設計や配線方法を誤ると、思わぬノイズが回路に侵入し、製品の信頼性そのものを揺るがしかねません。
本記事では、電気設計・商品開発を担当する技術者に向けて、アースラインの基礎知識や役割、グランドラインとの違いから、現場で実践できる具体的なノイズ対策の基本まで、体系的に解説します。
アースラインのノイズ対策を考える前に知っておきたい基礎知識
アース（接地）の本来の役割とは
アース（接地）は本来、感電防止や静電気の除去、雷サージからの機器保護など、安全性を確保するために設けられるものです。
併せて、回路の基準電位（0V）を安定させる役割も担っています。この基準電位が安定して初めて、信号は正確に伝送され、装置は設計通りの性能を発揮できます。
しかし、アースは「単に大地や筐体につなげば良い」というものではありません。接地の方式や配線ルートによっては、アースライン自体がノイズの侵入経路や拡散経路になってしまうことがあります。安全のためのアースが、逆に精度や動作の妨げになるという逆説的な現象が起こり得るのです。
アースラインとグランドライン（GND）の違い
実務において混同されがちな「アースライン」と「グランドライン（GND）」ですが、その目的と接続先には明確な違いがあります。
- アースライン：主に「大地（地球）」に接続され、感電防止や保安、雷対策など安全性の確保を主目的とする経路。
- グランドライン： 回路内における「信号や電源の基準電位（0V）」を作るための経路。必ずしも大地に繋がっているとは限らない。
装置設計では、この2つがどこで、どのように結合あるいは分離されているかを把握することが、ノイズ対策の第一歩となります。
なぜ「アースライン」がノイズの通り道になるのか
アースラインは本来、電位を統一するための「基準」の役割を持ちますが、複数の機器や回路が同じアースラインを共有すると、ある機器で発生した電流変化が別の機器の基準電位に影響を及ぼすことがあります。これにより、複数のアース経路をまたぐ「アースループ（グランドループ）」と呼ばれる大きな輪のような回路が形成されてしまい、これがノイズを拾い上げる主要な発生源の一つとなります。
また、アースラインは配線長を持つため、わずかながらインピーダンス（抵抗・インダクタンス）を持ちます。理想的には0Ωであるべきアースラインにも実際には電位差が生じ、そこに高周波ノイズが重畳することで、信号ラインや制御回路に悪影響を与えてしまうのです。
電源ノイズ対策との違い・関係性
電源ラインのノイズ対策では、フィルタやトランスによってノイズの侵入経路を遮断する手法が一般的です。一方、アースラインのノイズは「本来ノイズを逃がすための経路」自体が汚染されるという点で、電源ノイズ対策とはアプローチが異なります。
実際には、電源ノイズ対策とアースライン対策は独立したものではなく、相互に影響し合う関係にあります。電源側のノイズがアースラインを介して回路全体に拡散するケースもあるため、両者を統合的に検討する視点が欠かせません。
アースラインを伝わるノイズトラブルはなぜ起きるのか
現代の生産現場に潜むノイズ環境
◆ 半導体工場・精密機器組立工場に共通するノイズリスク
半導体工場や精密機器の組立工場では、大電力を扱う設備（インバータ、モーター、溶接機など）と、微弱信号を扱う精密機器が同一フロア・同一電源系統に混在していることが珍しくありません。このような環境では、大電力設備で発生したノイズが電源ラインやアースラインを介して精密機器側に伝搬しやすく、慢性的なノイズリスクを抱えることになります。
◆ ノイズの影響を受けやすい高性能半導体検査・製造装置
半導体検査装置や製造装置は、ナノメートル単位の精度を求められることが多く、わずかな電位変動でも測定誤差や誤動作につながります。特に、微弱信号を扱うセンサー系統やアナログ回路は、アースラインのノイズに対して非常に敏感であり、対策の巧拙が装置の歩留まりや信頼性を大きく左右します。
ノイズトラブルをもたらす主な要因
◆ 振動・騒音による影響
工場内の各種設備が発する振動や騒音は、直接的な電気的ノイズではないものの、ケーブルやコネクタの接触不良、機械的な微小変位を引き起こし、結果としてアースラインの接続状態を不安定にさせる要因となります。接地抵抗の変動は、想定外のノイズ経路を生み出す一因です。
◆ 磁場による影響
モーターやトランス、インバータなどが発生させる磁場は、近接するアースラインや信号ラインに電磁誘導によって不要な電流・電圧を誘起します。特に、ループ状に配線されたアースラインは、磁場変化を受けやすく、誘導ノイズの温床になりやすい点に注意が必要です。
◆ グランドループによる電位差
複数の接地点を持つシステムでは、各接地点の電位が完全に一致しているとは限りません。この電位差がアースラインを介して電流（グランドループ電流）を発生させ、信号ラインに重畳することで、ノイズとして観測されます。特に長距離配線や複数機器を連結するシステムで顕在化しやすいトラブルです。
ノイズトラブルを防ぐための基本対策
精度を確保するための環境条件（精度異常防止）
高精度な測定・検査を行う装置では、アースラインの電位変動を極力小さく保つことが精度確保の前提条件となります。具体的には、基準電位となるアースポイントを明確に一つに定め、そこから放射状に配線を行う「一点接地」の考え方が基本となります。
稼働中の正常な動作を確保するための環境条件（動作異常防止）
装置の誤動作を防ぐためには、ノイズの侵入経路そのものを断つ設計が求められます。信号系統と動力系統のアースを分離し、必要に応じてノイズフィルタやフェライトコアを併用することで、ノイズの伝搬を抑制できます。併せて、装置の設置環境（周囲の大電力設備との距離、配線ルートなど）を見直すことも、動作安定化に直結します。
設計段階から取り入れたいアースラインの基本ルール

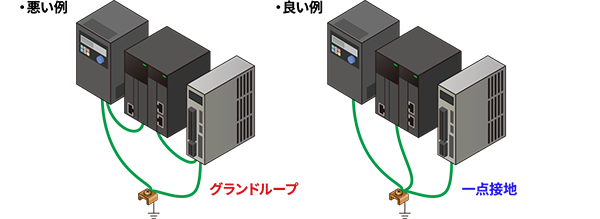

◆ 一点接地の考え方
一点接地とは、システム内のすべての接地ラインを1箇所の基準点に集約する接地方式です。複数箇所で接地を行う「多点接地」に比べ、グランドループが発生しにくく、電位の基準を統一しやすいという利点があります。この効果を最大限に発揮するためには、インピーダンスを極力下げる必要があり、アースラインを「太く短く」配線することが基本原則となります。特に低周波回路や精密測定機器では、一点接地が推奨されるケースが多く見られます。
信号線と動力線の分離
信号線と動力線（電源線）を同一のケーブルダクトや配線経路にまとめて敷設すると、動力線から発生する電磁ノイズが信号線に誘導されやすくなります。
設計段階から両者の配線ルートを物理的に分離し、やむを得ず交差する場合は直角に交差させるなど、ノイズ結合を最小化する配慮が必要です。
◆ シールドの接地方法
シールド線を使用する際は、シールドの接地箇所を明確にすることが重要です。一般的には、シールドの両端接地はグラウンドループを誘発しやすいため、片端接地（信号源側）を基本としつつ、高周波ノイズが問題となる場合は両端接地を検討するなど、周波数帯域や用途に応じた使い分けが求められます。
アースラインノイズ対策を実践する際のチェックポイント
配線設計時に確認すべき項目
- 接地点が一箇所に統一されているか（一点接地の原則が守られているか）
- 信号線と動力線の配線ルートが適切に分離されているか
- シールドの接地方式が回路特性・周波数帯域に適合しているか
- アースラインの配線長・断面積が適切で、過大なインピーダンスを持っていないか
- 複数機器を接続する場合、機器間の電位差が想定される範囲に収まっているか
現場での測定・診断の進め方
設計段階での対策に加え、実機での測定・診断も欠かせません。接地抵抗計を用いた定期的な抵抗値測定、オシロスコープによるアースライン上のノイズ波形観測、クランプ式電流計を用いたグラウンドループ電流の測定など、複数の手法を組み合わせて現状を可視化することが重要です。
特に、ノイズトラブルが発生している装置については、稼働中と停止中の双方でアースラインの電位変動を比較することで、原因の切り分けがしやすくなります。
対策部材・製品を選定する際の視点
アースラインのノイズを抑制するフェライトコアやシールドケーブルに加え、アースへノイズをバイパスさせる電源ノイズフィルタ（コモンモード対策）など、対策部材は多岐にわたります。特にノイズフィルタを使用する際は、フィルタからアースへ逃がしたノイズがグランドループを介して逆流しないよう、接地ルート全体のインピーダンスを考慮して選定・配置する必要があります。
カタログスペックだけでなく、実際の使用環境に近い条件での実測データを確認し、自社の装置・環境に適した部材を選ぶことが、対策の実効性を高めるポイントとなります。
まとめ
アースラインは、本来「ノイズを逃がすための経路」でありながら、設計や配線方法を誤るとノイズの侵入経路・拡散経路になり得るという二面性を持っています。 半導体製造装置や精密検査装置のような高精度機器の開発においては、電源ノイズ対策と同様、あるいはそれ以上にアースラインへの配慮が求められます
アースラインとグランドラインの役割の違いを正しく理解し、一点接地の徹底、信号線と動力線の分離、シールドの適切な接地方法といった基本ルールを設計段階から取り入れること。そして現場での測定・診断を通じて継続的に状態を確認することが、ノイズトラブルの未然防止につながります。
自社の装置・環境に合わせた対策部材の選定とあわせて、体系的なアースライン設計を進めていくことが、製品の信頼性向上への確かな一歩となるでしょう。
