コモンモードとノーマルモードの違いとは？ノイズの発生メカニズムと最適な対策手法を解説
電子機器のノイズ対策において、「モード」の理解は避けては通れない重要な概念です。特に伝導ノイズの対策を検討する際、そのノイズがどのような経路で流れ、戻ってきているのかを正確に把握しなければ、適切な対策部品を選ぶことはできません。モードの判断を誤ると、高価な部品を実装しても期待した効果が得られないばかりか、回路動作が不安定になるリスクもあります。
伝導ノイズは、その電気的な流れ方によって「ノーマルモード」と「コモンモード」の2種類に大別されます。この2つは発生の仕組みも対策手法も異なるため、それぞれの物理的な挙動を正しく見極めることが求められます。本記事では、2つのモードの違いと発生メカニズム、現場で役立つ具体的な抑制手法を解説します。
伝導ノイズの2つの伝わり方（モード）
まずは、それぞれのモードがどのような「電気の道筋（帰路）」を通っているのか、その基本的な定義を確認しましょう。
ノーマルモード（ディファレンシャルモード）
ノーマルモードとは、線間を往復するように流れるノイズ のことです。本来、機器を動作させるために必要な電流（信号や電力）と同じ経路を通るため、「ディファレンシャル（差動）モード」とも呼ばれます。ノイズ源から出た電流が一方の線を通り、もう一方の線を通って戻ってくる、完結したループを形成しています。
このノイズは信号そのものに直接重畳するため、オシロスコープで観測すると信号波形が上下に揺れたり歪んだりする現象として現れます。主にスイッチング素子のON/OFF動作に起因して発生しやすい傾向があります。
コモンモード
コモンモードとは、2本の配線に対して同じ向きに流れるノイズ のことです。配線から浮遊容量などを介して大地（グランド）へと漏れ出し、大地を帰路として再び機器へと戻ってくる、意図しない巨大なループを形成します。
「コモン（共通）」という名の通り、往路・復路の区別なく共通の向きで電流が流れるのが最大の特徴です。設計者が回路図上で想定していない「隠れた経路」を通って伝搬するため、ノーマルモードに比べて特定が難しく、EMC対策において特に厄介なノイズとして知られています。現代の高速・高周波な電子機器では、規格不適合の原因となるノイズの多くがこのコモンモードに起因しています。
各モードの発生メカニズム
なぜ、同じ電気回路の中にこれほど性質の異なる2つのモードが発生するのでしょうか。ここでは、その物理的な原因を掘り下げます。
回路内を高速でループするノイズ電流
ノーマルモードノイズの主な発生原因は、回路内のスイッチング素子が高速動作する際に生じる急激な電圧・電流変化（dv/dt、di/dt）です。この急峻な変化が電源線や信号線に直接加わり、本来の電気信号と同じルートを流れます。
このノイズ電流は往路と復路で逆向きに流れるため、それぞれが作る磁界が互いに打ち消し合います。配線を密着させてループ面積を小さく保つことが出来れば、空間への電磁波放射は比較的抑えられます。ただし振幅そのものが大きいため、同一系統に接続されたセンサー回路などを直接乱す要因になることがあります。
浮遊容量とインピーダンスの不平衡
コモンモードノイズが発生する背景には、理想的な回路図には現れない「浮遊容量（寄生容量）」の存在があります。配線と筐体の間、あるいはICとヒートシンクの間などにわずかな静電容量が存在すると、高周波成分はその隙間を「道」として大地へと漏れ出してしまいます。
さらに重要なのが、回路の「不平衡（アンバランス）」です。2本の配線の長さがわずかに異なる場合や、部品配置が非対称の場合には、配線ごとのインピーダンスに差が生じます。すると、本来はノーマルモードとして流れていた電流の一部がバランスを崩し、コモンモードへと変換されてしまいます。この「モード変換」が引き金となり、放射ノイズを悪化させる原因になることも少なくありません。
コモンモードノイズが深刻な問題となる理由
ノイズ対策の現場では、しばしば「コモンモード対策こそがEMCの核心である」と言われます。なぜこのモードがそれほどまでに重要視されるのでしょうか。
大きなループ形成と放射ノイズへの変換
コモンモードノイズの最も危険な点は、その伝搬経路が「配線ー大地ー機器」を結ぶ巨大なループになることです。配線がアンテナとして機能しやすくなるため、配線を伝わっていたエネルギーが空間へと放射され、放射ノイズとなります。
周波数が高くなるほど、このアンテナ効果は顕著になります。製品がEMI規格（放射エミッション）で不合格になる原因の多くは、コモンモードノイズを適切に抑制できていないことにあります。
微弱な電流でも大きな妨害を与える性質
コモンモードノイズは、ノーマルモードに比べて電流値そのものは極めて微弱です。しかし、2本の線で磁界を打ち消し合うことができないため、わずかな電流でも周囲に強い電磁干渉を引き起こします。
「小さな電流だから影響はないだろう」という思い込みは禁物です。
微弱な電流であっても、長いケーブルを伝わることで遠方の通信機器に妨害を与えたり、システム全体をフリーズさせたりすることがあります。
モード別のノイズ抑制対策
ノイズのモードによって、使用すべき対策部品と実装方法は異なります。それぞれの性質に応じた対策を選ぶことが重要です。
ノーマルモードへのフィルタリング
ノーマルモード対策の基本は、配線間にフィルターを挿入し、ノイズ電流のループを断ち切ることです。

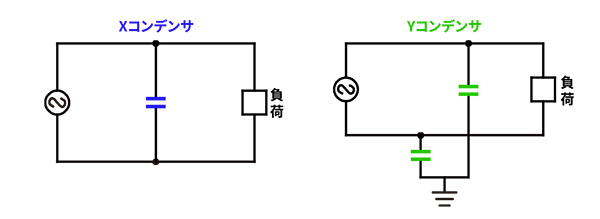

一般的には、2本の配線をつなぐように配置される「Xコンデンサ」（アクロス・ザ・ライン・コンデンサ）が多用されます。これにより、高周波ノイズをコンデンサ側へバイパスさせ、後段への流出を防ぎます。
さらに、配線と直列にインダクタを挿入して高周波の通り道を制限する手法と組み合わせることで、より効果的なフィルタリングが実現できます。これらの部品は比較的大きなエネルギーを扱うため、定格電流や耐圧の選定に加え、対象ノイズの周波数帯域に合わせた容量選定にも注意が必要です。
コモンモードチョークコイルによる抑制
コモンモードに対して絶大な効果を発揮するのが、コモンモードチョークコイルです。これは、1つの磁心（コア）に対して2本の配線を同じ向きに巻いた特殊な部品です。
この部品の優れた点は、本来の信号電流（ノーマルモード）に対しては磁界が打ち消し合うためほとんど影響を与えず、共通の向きで流れるコモンモードノイズに対してのみ強いインピーダンスとして機能することです。信号品質を損なわずにノイズだけを抑制できるため、通信線や電源入力部での使用に適しています。
コンデンサの使い分けと接地の役割
コンデンサを用いた対策でも、モードによって接続先を変える必要があります。コモンモード対策には、各配線とグランド（大地）の間に接続する「Yコンデンサ」（ラインバイパスコンデンサ）が使用されます。Yコンデンサは、配線を流れるコモンモードノイズを最短距離でグランドへと逃がす役割を果たします。
ただし、この対策を強化しすぎると漏れ電流が増大し、感電防止などの安全規格に抵触するおそれがあるため、容量の選定には上限があります。安全規格と抑制効果の両立を図るうえで、用途や回路条件に適したコンデンサを選ぶことが重要です。また、この対策を有効に機能させるには、機器の筐体が安定して接地（アース）されていることが前提です。接地が不十分だと逃げ場を失ったノイズが再放射されるため、グラウンディング設計は慎重に進める必要があります。
まとめ
伝導ノイズ対策は、ノーマルモードとコモンモードを正しく見極めることから始まります。2本の配線内を完結して流れるノーマルモードに対し、コモンモードは大地を介して大きなループを形成します。この伝搬経路の違いを把握しなければ、確実な対策は難しくなります。
特に、放射ノイズの主原因となるコモンモードノイズをいかに抑制するかは、現代の厳しいEMC規格をクリアするうえで重要な課題です。回路の対称性を保ち、モード変換を抑えながら、コモンモードチョークコイルや適切なYコンデンサ、確実なグラウンディングを組み合わせることが、ノイズに強い製品を実現する基本的なアプローチになります。目に見えない電気の流れを「モード」という視点で整理することが、複雑なノイズ問題への対処と、信頼性の高い電子機器の設計につながります。
