雷サージとは？回路を守るサージ対策の基礎知識
高度な電子制御化が進む現代の産業機器・電子機器開発において、一瞬の過電圧が引き起こす回路破壊への対策は、製品の信頼性と長期的な安定稼働を左右する重要な設計テーマです。なかでも自然脅威である「雷サージ」は、ひとたび基板内に侵入すれば、主要コンポーネントを瞬時に破壊するだけでなく、製品の市場信頼性を揺るがしかねません。
本記事では、サージの発生メカニズムや、電源・通信ラインを介してサージが「伝搬」するルートを技術的視点で解説します。さらに、一般的なバリスタと、高い絶縁性と保護性能を誇る「ガス入り放電管（GDT）」の特性差、およびそれらを組み合わせた「サージプロテクタ（SPD）」の特徴までを詳述します。
サージとは？電気設計者が知るべき基礎知識と発生メカニズム
異常過電圧「サージ」の定義
電気回路における「サージ（Surge）」とは、定常状態の電圧や電流を遥かに超えて、極めて短い時間（マイクロ秒～ミリ秒単位）に発生する過渡的な異常過電圧・大電流の総称です。
スイッチの開閉によって生じる「開閉サージ」や静電気放電（ESD）も考慮すべき事象ですが、その中でも極めて大きなエネルギーを持ち、電子機器に壊滅的な被害を与えるのが「雷サージ」です。

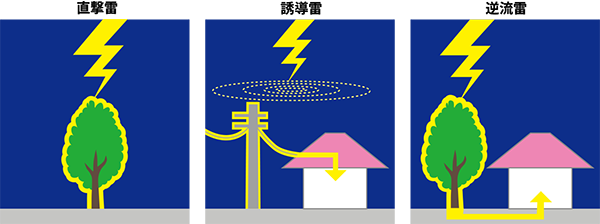

雷サージとは？その代表的な3つの種類
雷サージは、その発生原理と回路への侵入プロセスによって、主に以下の3つに分類されます。設計においては、各サージのエネルギー量と伝搬経路を正確に把握することが重要です。
- 直撃雷サージ：落雷が建物や電線、避雷針などに直接落下した際に発生します。エネルギーが極めて大きく、どのような対策部品でも単体で防ぎきることは困難な最強のサージです。
- 誘導雷サージ：落雷が直接電線等に落下しなくても、その周辺で発生した強力な電磁界によって、近くの電源線や通信線に高電圧が「誘起」されて発生します。市場で発生する雷サージ被害の多くがこの誘導雷によるものです。
- 逆流雷：建物の避雷針や別の設備に落雷した際、接地（アース）の電位が急激に上昇し、接地線を通じて通常とは「逆のルート」から電子機器の内部回路へと過電圧が流れ込む現象です。アースを共通化している近代的なビルや工場設備、通信基地局などで特に警戒すべきリスクとなっています。
雷サージが電子機器へ「伝搬」するルートと被害
電源ライン・通信ラインからの伝搬
雷サージは、外部と接続された「電源ライン」や「通信・信号ライン」を導体として内部回路へと伝搬（でんぱん）します。特に通信ラインやスマートメーター、IoT機器の屋外配線などは、誘導雷サージの影響を受けやすく、微小なサージの繰り返し伝搬によって基板の絶縁性能を徐々に劣化させるリスクがあるため、高度な絶縁設計が求められます。
回路破壊がもたらす開発上のリスクと損失
近年の電子機器は半導体素子の微細化・低電圧駆動化が進んでおり、サージに対する耐性（耐圧）はかつてないほど低下しています。サージが伝搬すると、ICやコンデンサの絶縁破壊、パターンの溶断などを引き起こします。製造メーカーにとって、製品出荷後の市場での回路破壊は、膨大な保守コスト（フィールドサービス対応やリコール）だけでなく、長年築き上げた「製品ブランドの信頼性」を失墜させる重大なリスクに直結します。
主な雷サージ対策部品の種類と特徴
対策部品の全体像
回路を雷サージから保護するためのコンポーネントは、大きく分けると「バリスタ（MOV）」と「ガス入り放電管（GDT）」の2種類がベースとなります。これらに加え、応答性に優れた対策部品として、シリコンサージアブソーバ（アバランシェブレイクダウンダイオード：ABD）が使用されます。また、これらを適切に組み合わせた複合製品を「サージプロテクタ（SPD）」と呼びます。
バリスタ（酸化亜鉛など）の特徴と基礎知識
バリスタ（MOV：Metal Oxide Varistor）は、一定以上の電圧が印加されると抵抗値が急激に下がる特性を持つ、サージ対策の最も基礎的な部品です。安価で応答速度が早いため幅広く利用されています。しかし、電気設計上の留意点として、サージを吸収するたびに性能が徐々に劣化すること、また定常時にもわずかな「漏れ電流（リーク電流）」が存在するため、待機電力の削減や、長期的な信頼性が求められる産業機器・インフラ機器の設計では慎重な熱設計・寿命予測が必要です。
ガス入り放電管（GDT / サージアレスタ）の特徴
ガス入り放電管（GDT：Gas Discharge Tube）は、密閉された管内に不活性ガスを封入し、一対 of 電極を対向させた構造を持つコンポーネントです。設定された放電開始電圧を超えるサージが印加されると、管内でガス放電（アーク放電）が生じ、サージ電流を確実に接地側へバイパスさせます。放電時の制限電圧が極めて低く、大電流サージ耐量に優れている点が最大の特徴です。
シリコンサージアブソーバ（ABD）
シリコンサージアブソーバ（ABD）は、半導体の接合ダイオードのブレイクダウン現象を利用したものです。サージ耐量はGDTやバリスタに劣るが、応答性に優れていることが特徴です。大容量の雷サージを処理する必要がある場合には、GDTなどの他の部品と併用して使用されます。
ガス入り放電管（GDT）での対策が求められる理由
バリスタと比較したGDTの技術的メリット
市場で高い信頼性が求められる最先端の電気設計において、ガス入り放電管（GDT）をメインに据えた回路設計は、以下の技術的優位性があります。
評価項目 ,バリスタ（MOV） ,ガス入り放電管（GDT）
絶縁抵抗（定常時） ,比較的低い（漏れ電流あり）,極めて高い（漏れ電流が極めて少ない）
静電容量 ,高い（数百〜数千pF）,極めて低い（数pF以下）
サージ耐量・寿命 ,優れている,特に優れている
GDTは定常状態における漏れ電流が極めて少ない（高絶縁）であるため、回路に悪影響を与えず、安全規格の絶縁耐圧試験でも有利に働きます。さらに静電容量が極めて低いため、高速通信ラインや高周波信号回路上に配置しても、信号の減衰や波形鈍り（ノイズ化）を起こすことが少ないコンポーネントです。
機器の長寿命化・高信頼性化を実現する回路設計のポイント
電気設計においてGDTをメインに採用する場合、放電終了後の「続流（フォローカレント）」への対策が肝要です。GDTは一度放電が開始されると、サージ通過後も主電源電圧によって放電状態が維持される性質があります。この続流を確実に遮断し、回路を安全に復帰させるためには、GDTとバリスタ（MOV）を適切に組み合わせ、インピーダンス協調を図る高度な回路設計が不可欠です。
理想的なサージ対策を実現する「サージプロテクタ（SPD）」の活用
サージプロテクタ（SPD）とは？
前述の通り、ガス入り放電管（GDT）の大電流耐量・高絶縁性というメリットと、他素子の応答性を相補的に組み合わせたコンポーネントが「サージプロテクタ（SPD）」です。
回路のインピーダンスや協調動作を最適化したサージプロテクタ（SPD）のモジュールを活用することで、設計担当者は続流制御や応答速度の整合にリソースを割くことなく、電源・通信ラインの双方に対して、安全規格を確実にクリアする高信頼なサージ防護回路を構築することが可能になります。
まとめ
次世代の電気製品・電子機器開発において、雷サージ対策は単なる「安全機能の付加」ではなく、市場での製品寿命と企業ブランドを守るための「コア技術」です。各サージ対策部品の特徴を理解した上で、サージがどのように伝搬し、自社の回路にどのようなルート（電源、通信、アースからの逆流雷）で侵入するかを正確に想定した設計が欠かせません。
それぞれの部品の特性を正しく理解し、保護したい回路の仕様に合わせて適切な対策定部品を選定することが、雷サージの脅威から大切なシステムを守るための鍵となります。
